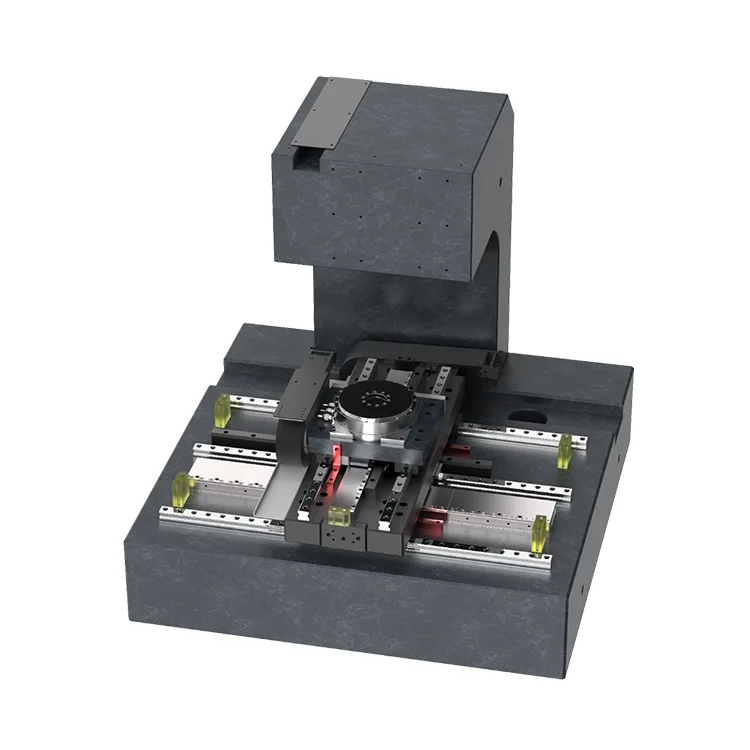

การทดสอบเวเฟอร์

การทดสอบแผ่นเวเฟอร์สร้างขึ้นจากความเชี่ยวชาญกว่า 15 ปีของ Deaote ในการผลิตแม่พิมพ์ที่มีความแม่นยำและส่วนประกอบการเคลื่อนที่ โดยมีฐานหินแกรนิตที่แข็งแกร่ง โครงสร้างที่มีความเสถียรทางความร้อน และการออกแบบป้องกันการสั่นสะเทือน เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมห้องสะอาด (Class 100/1000) รองรับการบูรณาการอย่างราบรื่นกับโพรบเวเฟอร์, กล้องจุลทรรศน์แบบใช้แสง, ระบบ ATE (อุปกรณ์ทดสอบอัตโนมัติ) และเครื่องมือเก็บข้อมูล ทำให้เหมาะอย่างยิ่งสำหรับทั้งการวิจัยและพัฒนาและการทดสอบการผลิตจำนวนมากของชิปลอจิก อุปกรณ์หน่วยความจำ เซมิคอนดักเตอร์กำลัง และเซมิคอนดักเตอร์ผสม (GaAs, SiC, GaN)

การออกแบบโมดูลาร์ของการทดสอบเวเฟอร์ทำให้สามารถปรับแต่งช่วงการเคลื่อนที่ พารามิเตอร์ความเร็ว/การเร่งความเร็ว และอินเทอร์เฟซการควบคุม (GPIB, USB, อีเธอร์เน็ต) ได้อย่างเต็มที่ เพื่อให้ตรงกับขั้นตอนการทดสอบเวเฟอร์เฉพาะ โซลูชันของเราช่วยให้ผู้ผลิตเซมิคอนดักเตอร์ได้รับความแม่นยำในการทดสอบที่สูงขึ้น ลดอัตราความล้มเหลวที่ผิดพลาด และปรับปรุงปริมาณงาน ซึ่งมีความสำคัญอย่างยิ่งต่อการตอบสนองความต้องการในการย่อขนาดและประสิทธิภาพของอุปกรณ์เซมิคอนดักเตอร์รุ่นต่อไป

ข้อดีหลัก

1. ความแม่นยำในการจัดตำแหน่ง Sub-Micron 4 แกน

มาพร้อมกับตัวเข้ารหัสเชิงเส้นความละเอียดสูง (ความละเอียด 0.05μm) และมอเตอร์แรงบิดขับเคลื่อนโดยตรงสำหรับแกน Theta แพลตฟอร์มดังกล่าวได้รับความแม่นยำในการวางตำแหน่งซ้ำ ±0.5μm (X/Y), ความแม่นยำสัมบูรณ์ ±1μm (X/Y), ความแม่นยำของการวางตำแหน่งแกน Z ±2μm และความแม่นยำเชิงมุมของแกน Theta 0.001° ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งที่แม่นยำระหว่างเวเฟอร์ดายและโพรบทดสอบ/ออปติกการตรวจสอบ ขจัดข้อผิดพลาดที่เกิดจากการจัดแนวที่ไม่ตรงในคุณลักษณะทางไฟฟ้าและการตรวจสอบด้วยแสง

2. การควบคุมการเคลื่อนไหวความเร็วสูงและมีเสถียรภาพ

อัลกอริธึมควบคุมการเคลื่อนไหวที่ได้รับการปรับปรุงและรางนำลูกปืนอากาศช่วยให้สามารถเคลื่อนที่ด้วยความเร็วสูงได้ (ความเร็วสูงสุด X/Y: 150 มม./วินาที ความเร็วสูงสุดของแกน Z: 50 มม./วินาที) โดยมีเวลาตกตะกอนต่ำเป็นพิเศษ (≤30ms สำหรับ X/Y, ≤50ms สำหรับ Z) กลไกขับเคลื่อนแบบไม่สัมผัสช่วยลดการสึกหรอทางกลและระยะฟันเฟือง ทำให้มั่นใจในความเสถียรของการเคลื่อนไหวที่สม่ำเสมอตลอดหลายล้านรอบ ซึ่งจำเป็นสำหรับการทดสอบเวเฟอร์ที่มีปริมาณงานสูง (สูงถึง 2,500 ดายต่อชั่วโมง)

3. การออกแบบที่เสถียรทางความร้อนและป้องกันการสั่นสะเทือน

สร้างด้วยฐานหินแกรนิตธรรมชาติ (ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน ≤0.5×10⁻⁶/℃) และระบบแยกการสั่นสะเทือนแบบแอคทีฟ แพลตฟอร์มนี้ช่วยลดการเคลื่อนตัวของตำแหน่งที่เกิดจากความผันผวนของอุณหภูมิ (≤0.1μm/℃) และการสั่นสะเทือนภายนอก แกน Z มีระบบขับเคลื่อนบอลสกรูที่มีความแม่นยำพร้อมการชดเชยโหลดล่วงหน้า เพื่อรักษาเสถียรภาพระหว่างการวางตำแหน่งในแนวตั้ง ซึ่งมีความสำคัญอย่างยิ่งต่อการควบคุมแรงสัมผัสของโพรบ (0.1 ก. ถึง 100 ก.) ในการทดสอบเวเฟอร์

4. ความเข้ากันได้และความยืดหยุ่นของเวเฟอร์แบบกว้าง

การทดสอบแผ่นเวเฟอร์รองรับขนาดเวเฟอร์ตั้งแต่ 4 นิ้วถึง 12 นิ้วด้วยหัวจับสุญญากาศแบบปรับได้และกลไกการปรับศูนย์กลางอัตโนมัติ โดยไม่จำเป็นต้องเปลี่ยนอุปกรณ์จับยึดแบบกำหนดเอง รองรับความหนาของเวเฟอร์ตั้งแต่ 50μm ถึง 800μm และเข้ากันได้กับเวเฟอร์เปลือย เวเฟอร์ที่มีลวดลาย และแพ็คเกจระดับเวเฟอร์ (WLP) ปรับให้เข้ากับความต้องการในการทดสอบเซมิคอนดักเตอร์ที่หลากหลาย (การทดสอบ DC พาราเมตริก การทดสอบ RF การตรวจสอบด้วยแสง)

5. เข้ากันได้กับห้องคลีนรูมและมีการบำรุงรักษาต่ำ

ออกแบบมาสำหรับการทำงานในห้องคลีนรูมคลาส 100 การทดสอบเวเฟอร์มีโครงสร้างที่ปิดสนิทพร้อมการกรอง HEPA เพื่อป้องกันการปนเปื้อนของอนุภาคในเวเฟอร์และอุปกรณ์ทดสอบ เกรดการป้องกัน IP54 และส่วนประกอบลูกปืนลมที่ไม่ต้องหล่อลื่นช่วยลดความต้องการในการบำรุงรักษา โดยขยาย MTBF (เวลาเฉลี่ยระหว่างความล้มเหลว) เป็น ≥35,000 ชั่วโมงภายใต้สภาวะการทำงานมาตรฐาน

6. บูรณาการและปรับแต่งได้ง่าย

เข้ากันได้กับซอฟต์แวร์ควบคุมมาตรฐานอุตสาหกรรมและโปรโตคอลการสื่อสาร (GPIB, RS232, อีเทอร์เน็ต/IP) แพลตฟอร์มนี้ผสานรวมเข้ากับระบบทดสอบเวเฟอร์ที่มีอยู่ได้อย่างราบรื่น Suzhou Deoute นำเสนอช่วงการเคลื่อนที่ที่ปรับแต่งได้เต็มรูปแบบ (X/Y: 100×100 มม. ถึง 300×300 มม.; Z: 50 มม. ถึง 150 มม.) ช่วงการหมุนแกน Theta (±5° ถึง ±10°) และการควบคุมอุณหภูมิของหัวจับ (-40°C ถึง 200°C) เพื่อตอบสนองความต้องการของลูกค้าเฉพาะราย

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งาน

ออกแบบมาสำหรับการทดสอบและตรวจสอบแผ่นเวเฟอร์ 4 แกน แพลตฟอร์ม XYZT ของเราถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานเซมิคอนดักเตอร์ต่อไปนี้:

● การตรวจสอบเวเฟอร์: การแสดงคุณลักษณะทางไฟฟ้า (DC/AC/RF) ของชิปลอจิก อุปกรณ์หน่วยความจำ DRAM/NAND และเซมิคอนดักเตอร์กำลัง (MOSFET, IGBT)

● การตรวจสอบด้วยแสง: การตรวจจับข้อบกพร่องระดับเวเฟอร์ การจัดตำแหน่งรูปแบบ และมาตรวิทยาสำหรับการผลิตเซมิคอนดักเตอร์ขั้นสูง

● การทดสอบความน่าเชื่อถือ: การหมุนเวียนที่อุณหภูมิสูง/ต่ำ การทดสอบการเบิร์นอิน และการระบุคุณลักษณะตลอดอายุการใช้งานของสารกึ่งตัวนำแบบผสม (GaAs, SiC, GaN)

● บรรจุภัณฑ์ระดับเวเฟอร์ (WLP): การจัดตำแหน่งและการติดบรรจุภัณฑ์ระดับเวเฟอร์สำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและยานยนต์

● การทดสอบ R&D: การสร้างต้นแบบและการตรวจสอบความถูกต้องของการออกแบบเซมิคอนดักเตอร์ใหม่ในสภาพแวดล้อมของห้องปฏิบัติการ (ปรับแต่งได้สำหรับการทดสอบชุดเล็ก)
