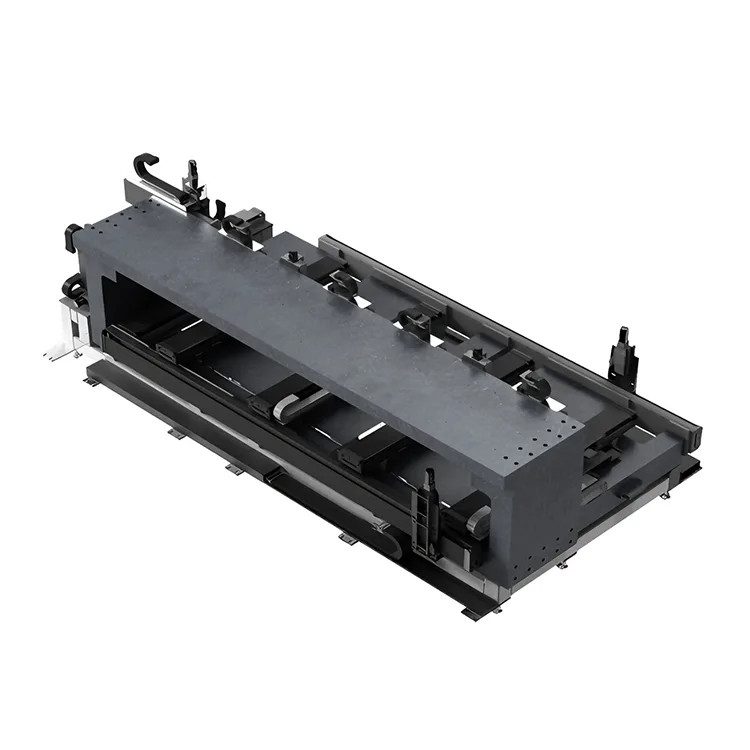

แพลตฟอร์มการเคลื่อนไหวที่แม่นยำแบบหลายแกน
Suzhou Deaote Precision Mould Co., Ltd. ตั้งอยู่ในเขต Wuzhong เมืองซูโจว มณฑลเจียงซู เป็นผู้ผลิตชั้นนำของแพลตฟอร์มการเคลื่อนไหวที่แม่นยำแบบหลายแกนที่มีความแม่นยำสูง ซึ่งออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรม การผลิตเซมิคอนดักเตอร์ การผลิตอุปกรณ์ทางการแพทย์ และการใช้งานการวัดที่มีความแม่นยำ ด้วยความเชี่ยวชาญกว่า 18 ปีในการผสานรวมระบบควบคุมการเคลื่อนไหวและเครื่องจักรที่มีความแม่นยำ เราจึงเชี่ยวชาญด้านแพลตฟอร์มการเคลื่อนที่แบบ 2 แกน (XY), 3 แกน (XYZ), 4 แกน (XYZR), 5 แกน และ 6 แกนที่ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะ ซึ่งมอบความแม่นยำในการกำหนดตำแหน่งระดับไมครอนและประสิทธิภาพไดนามิกที่ยอดเยี่ยม
แพลตฟอร์มการเคลื่อนที่ที่แม่นยำแบบหลายแกนของเรารวมอะลูมิเนียมอัลลอยด์หรือฐานหินแกรนิตที่มีความแข็งแกร่งสูง ระบบนำทางเชิงเส้นที่มีความแม่นยำ เซอร์โวมอเตอร์ประสิทธิภาพสูง และเครื่องเข้ารหัสแสงแบบสัมบูรณ์เพื่อให้ได้ความแม่นยำในการวางตำแหน่ง ±0.5µm และความสามารถในการทำซ้ำ ±0.1µm ออกแบบมาเพื่อการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวันในสภาพแวดล้อมทางอุตสาหกรรม แพลตฟอร์มการเคลื่อนไหวของเรามีการออกแบบแบบโมดูลาร์ การบูรณาการที่ง่ายดาย และอัลกอริธึมการควบคุมการเคลื่อนไหวขั้นสูงเพื่อให้แน่ใจว่ามีการวางตำแหน่งที่แม่นยำและเชื่อถือได้สำหรับแอปพลิเคชันระบบอัตโนมัติที่มีความต้องการมากที่สุด
● ระยะการเคลื่อนที่ 2-6 แกนแบบกำหนดเองที่ออกแบบตามความต้องการในการใช้งานและข้อกำหนด CAD ของคุณ
● ความแม่นยำของตำแหน่งต่ำกว่าไมครอน (±0.5µm) พร้อมความสามารถในการทำซ้ำระดับนาโนเมตร (±0.1µm) สำหรับการใช้งานที่มีความแม่นยำวิกฤต
● การออกแบบแบบแยกส่วนพร้อมส่วนประกอบที่เปลี่ยนได้เพื่อการปรับแต่งและบำรุงรักษาที่ง่ายดาย
● อัลกอริธึมควบคุมการเคลื่อนไหวขั้นสูงพร้อมเทคโนโลยีป้องกันการสั่นสะเทือนเพื่อการวางตำแหน่งที่มีความเสถียรเป็นพิเศษ
● การผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001:2015 พร้อมการควบคุมคุณภาพและการตรวจสอบย้อนกลับอย่างเต็มรูปแบบ
คุณสมบัติหลักและข้อดีหลัก
การออกแบบกลไกที่มีความแข็งแกร่งสูง
แพลตฟอร์มการเคลื่อนไหวที่แม่นยำแบบหลายแกนของเรามีอะลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง (6061-T6) หรือฐานหินแกรนิตเพื่อความแข็งแกร่งของโครงสร้างที่โดดเด่นและการเสียรูปเนื่องจากความร้อนน้อยที่สุด การออกแบบโมดูลาร์ช่วยให้กำหนดค่าระบบ 2-6 แกนได้ง่าย ในขณะที่ส่วนประกอบเครื่องจักรที่มีความแม่นยำช่วยให้มั่นใจได้ถึงความขนานและตั้งฉากภายใน 5 อาร์ควินาทีเพื่อความแม่นยำในการเคลื่อนไหวสูงสุด
ระบบควบคุมการเคลื่อนไหวขั้นสูง
เมื่อผสานรวมกับเซอร์โวมอเตอร์ประสิทธิภาพสูง บอลสกรูที่มีความแม่นยำหรือมอเตอร์เชิงเส้นตรง และเครื่องเข้ารหัสแสงแบบสัมบูรณ์ (ความละเอียด 1 นาโนเมตร) สเตจแบบหลายแกนของเราจึงให้การเคลื่อนไหวที่ราบรื่นและแม่นยำด้วยความแม่นยำระดับต่ำกว่าไมครอน ซอฟต์แวร์ควบคุมการเคลื่อนไหวที่เป็นเอกสิทธิ์ประกอบด้วยการปรับเส้นทางให้เหมาะสม ลดการสั่นสะเทือน และอัลกอริธึมการชดเชยข้อผิดพลาดแบบเรียลไทม์
ความน่าเชื่อถือระดับอุตสาหกรรม
แพลตฟอร์มการเคลื่อนที่ที่มีความแม่นยำแบบหลายแกนทุกตัวสร้างขึ้นเพื่อการทำงานตลอด 24 ชั่วโมงทุกวันในสภาพแวดล้อมอุตสาหกรรมด้วยระดับการป้องกัน IP65 ตัวนำทางเชิงเส้นตรงแบบปิดผนึก และส่วนประกอบที่ทนต่ออุณหภูมิสูง การออกแบบที่แข็งแกร่งทำให้มั่นใจได้ว่า MTBF (เวลาเฉลี่ยระหว่างความล้มเหลว) ได้มากกว่า 20,000 ชั่วโมง โดยมีข้อกำหนดการบำรุงรักษาน้อยที่สุด
ข้อมูลจำเพาะทางเทคนิค
|
แบบจำลองเวทีการเคลื่อนไหว |
การกำหนดค่าแกน |
ข้อมูลจำเพาะด้านประสิทธิภาพ |
|
DT-M200 (2 แกน XY) |
X/Y เชิงเส้น |
ความแม่นยำ ±0.5µm, ความสามารถในการทำซ้ำ ±0.1µm, ความเร็ว 1000 มม./วินาที, ความเร่ง 10 ม./วินาที² |
|
DT-M300 (XYZ 3 แกน) |
X/Y/Z เชิงเส้น |
ความแม่นยำ ±0.8µm, ความสามารถในการทำซ้ำ ±0.2µm, ความเร็ว 800 มม./วินาที, การเร่งความเร็ว 8 ม./วินาที² |
|
DT-M400 (XYZR 4 แกน) |
X/Y/Z เชิงเส้น + R หมุน |
ความแม่นยำ ±1.0µm, ความสามารถในการทำซ้ำ ±0.3µm, ความเร็ว 600 มม./วินาที, การเร่งความเร็ว 6 ม./วินาที² |
|
DT-M600 (6 แกน) |
X/Y/Z เชิงเส้น + Rx/Ry/Rz การหมุน |
ความแม่นยำ ±1.5µm, ความสามารถในการทำซ้ำ ±0.5µm, ความเร็ว 400 มม./วินาที, การเร่งความเร็ว 4 ม./วินาที² |
|
DT-M-กำหนดเอง (กำหนดเอง) |
การกำหนดค่าแกนแบบกำหนดเอง |
ความแม่นยำ/ความสามารถในการทำซ้ำที่ปรับแต่งได้ ความเร็ว/ความเร่งแบบกำหนดเอง ตัวเลือกการติดตั้งแบบพิเศษ |
ข้อมูลจำเพาะทางกล
● วัสดุฐาน: อลูมิเนียมอัลลอยด์ 6061-T6 / หินแกรนิตสีดำ (00级)
● ระบบนำทาง: รางลูกกลิ้งเชิงเส้น / ตลับลูกปืนอากาศที่มีความแม่นยำ
● ระบบขับเคลื่อน: เซอร์โวมอเตอร์พร้อมบอลสกรู / มอเตอร์แนวราบ
● ข้อเสนอแนะ: ตัวเข้ารหัสแสงแบบสัมบูรณ์ (ความละเอียด 1 นาโนเมตร)
● ระดับการป้องกัน: มาตรฐาน IP65 (อุปกรณ์เสริม IP67)
ข้อมูลจำเพาะด้านสิ่งแวดล้อมและการปฏิบัติงาน
● อุณหภูมิในการทำงาน: 0-40°C (สามารถชดเชยอุณหภูมิได้)
● ความชื้น: 10-90% RH (ไม่ควบแน่น)
● การแยกการสั่นสะเทือน: ตัวเลือกการควบคุมการสั่นสะเทือนแบบพาสซีฟ/แอคทีฟ
● แหล่งจ่ายไฟ: 200-240V AC, 50/60Hz, 1 เฟส/3 เฟส
● อินเทอร์เฟซการควบคุม: EtherCAT / Modbus / TCP/IP / อนาล็อก
การใช้งานสเตจการเคลื่อนที่แบบหลายแกน
ระบบอัตโนมัติทางอุตสาหกรรม
ระบบอัตโนมัติทางอุตสาหกรรมและหุ่นยนต์
● ระบบหยิบและวางที่แม่นยำสำหรับการประกอบชิ้นส่วนอิเล็กทรอนิกส์
● ระบบการทดสอบและตรวจสอบอัตโนมัติสำหรับส่วนประกอบยานยนต์
● ระบบกำหนดตำแหน่งเครื่องมือเครื่อง CNC พร้อมการซิงโครไนซ์แบบหลายแกน
● การวางตำแหน่งเอฟเฟกต์ปลายแขนหุ่นยนต์พร้อมการควบคุมความแม่นยำ 6 แกน
การผลิตเซมิคอนดักเตอร์
เซมิคอนดักเตอร์และอิเล็กทรอนิกส์
● ระบบการจัดการและกำหนดตำแหน่งแผ่นเวเฟอร์สำหรับการผลิตเซมิคอนดักเตอร์
● การตรวจสอบและทดสอบ PCB ด้วยการวางตำแหน่งที่แม่นยำแบบหลายแกน
● การบรรจุและการติดชิป LED ด้วยความแม่นยำระดับต่ำกว่าไมครอน
● ระบบการจัดตำแหน่งและประกบใยแก้วนำแสง
การแพทย์และวิทยาศาสตร์
อุปกรณ์การแพทย์และการวิจัยทางวิทยาศาสตร์
● การผลิตและประกอบอุปกรณ์การแพทย์ที่มีการวางตำแหน่งที่มีความแม่นยำสูง
● ระบบการถ่ายภาพทางชีวการแพทย์พร้อมการวางตำแหน่งตัวอย่างแบบหลายแกน
● อุปกรณ์การผ่าตัดด้วยเลเซอร์พร้อมระบบควบคุมการเคลื่อนไหว 6 แกน
● อุปกรณ์การวิจัยทางวิทยาศาสตร์สำหรับการทดสอบวัสดุและการกำหนดลักษณะเฉพาะ
แท็กยอดนิยม: ประเทศจีนผู้ผลิตแพลตฟอร์มการเคลื่อนไหวที่แม่นยำหลายแกน, ผู้จัดจำหน่าย, โรงงาน
