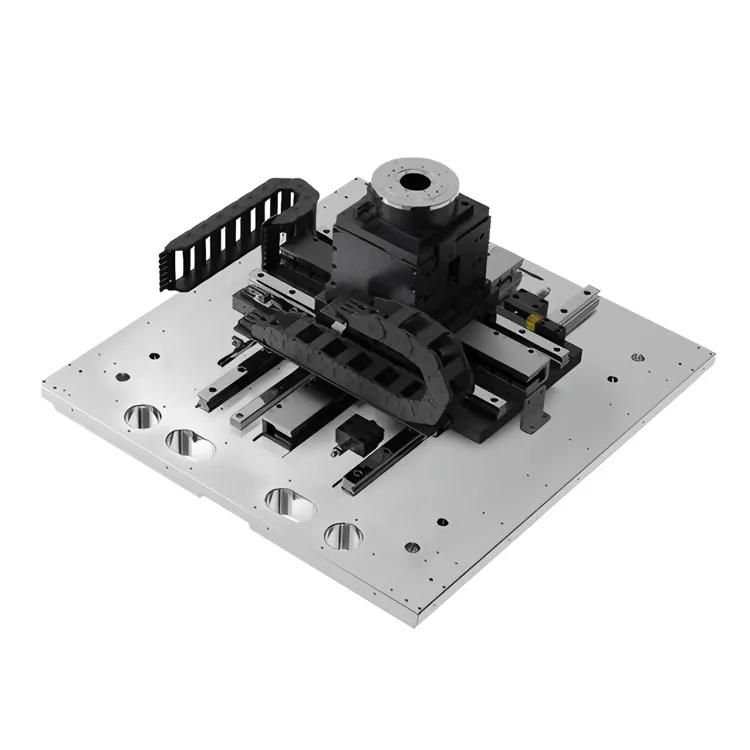

การทดสอบเวเฟอร์ขนาด 6 หรือ 8 นิ้ว

การทดสอบเวเฟอร์ขนาด 6 หรือ 8 นิ้วของ Deaote ได้รับการออกแบบมาเพื่อตอบสนองข้อกำหนดที่เข้มงวดของการทดสอบระดับเวเฟอร์ รวมถึงความแม่นยำของตำแหน่งต่ำกว่าไมครอน การควบคุมแรงสัมผัสที่เสถียร และความเข้ากันได้กับเวเฟอร์ประเภทต่างๆ สถานีโพรบนี้ผสานรวมระบบควบคุมการเคลื่อนไหวขั้นสูง เทคโนโลยีหัวจับสุญญากาศ และการออกแบบป้องกันการสั่นสะเทือน เพื่อมอบประสิทธิภาพที่เชื่อถือได้และทำซ้ำได้สำหรับการระบุลักษณะทางไฟฟ้า การทดสอบพาราเมตริก และการทดสอบความน่าเชื่อถือของเวเฟอร์เซมิคอนดักเตอร์

สถานีทดสอบเวเฟอร์ขนาด 6 หรือ 8 นิ้วสร้างขึ้นด้วยความเชี่ยวชาญมานานหลายทศวรรษของ Deaote ในการผลิตแม่พิมพ์ที่มีความแม่นยำและส่วนประกอบการเคลื่อนไหว โดยมีฐานหินแกรนิตที่แข็งแกร่งและเสถียรทางความร้อน และสเตจ XY ที่มีความแม่นยำเป็นพิเศษ ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งระดับไมครอนระหว่างการ์ดโพรบและดายเวเฟอร์ สามารถใช้งานร่วมกับการ์ดโพรบได้หลากหลาย (แนวตั้ง, คานยื่น, MEMS) และอุปกรณ์ทดสอบ (ระบบ ATE, เครื่องวิเคราะห์พาราเมตริก) ทำให้เหมาะสำหรับทั้งการวิจัยและพัฒนาและการทดสอบการผลิตจำนวนมากของชิปลอจิก ชิปหน่วยความจำ เซมิคอนดักเตอร์กำลัง และอุปกรณ์ออปโตอิเล็กทรอนิกส์

การออกแบบแบบโมดูลาร์ของสถานีหัววัดทดสอบ Wafer ขนาด 6 หรือ 8 นิ้ว ช่วยให้ปรับแต่งได้ง่ายเพื่อให้ตรงตามข้อกำหนดในการทดสอบเฉพาะ รวมถึงตัวเลือกหัวจับแบบควบคุมอุณหภูมิ (-40°C ถึง 150°C) สำหรับการทดสอบที่อุณหภูมิสูง/ต่ำ การจัดการแผ่นเวเฟอร์อัตโนมัติสำหรับการผลิตที่มีปริมาณงานสูง และการบูรณาการอย่างราบรื่นกับระบบเก็บข้อมูล โซลูชันของเราช่วยให้ผู้ผลิตเซมิคอนดักเตอร์และห้องปฏิบัติการทดสอบปรับปรุงความแม่นยำในการทดสอบ ลดอัตราความล้มเหลวที่ผิดพลาด และเพิ่มประสิทธิภาพการทดสอบโดยรวม

ข้อดีหลัก

1. ความแม่นยำของตำแหน่งระดับ Sub-Micron

เมื่อติดตั้งมาพร้อมกับฟีดแบ็คลูปปิดของตัวเข้ารหัสเชิงเส้นความละเอียดสูง (ความละเอียด 0.05μm) และสเตจ XY ที่มีแบริ่งอากาศ สถานีโพรบจึงมีความแม่นยำในการวางตำแหน่งซ้ำ ±0.5μm และความแม่นยำในการวางตำแหน่งสัมบูรณ์ ±1μm สำหรับการวางแนวเวเฟอร์ ช่วยให้มั่นใจได้ถึงการสัมผัสที่แม่นยำระหว่างเข็มโพรบและแผ่นเวเฟอร์ (ความแม่นยำของการสัมผัส ≤1μm) ขจัดข้อผิดพลาดในการทดสอบที่เกิดจากการวางแนวที่ไม่ตรง และรับประกันผลการวิเคราะห์คุณลักษณะทางไฟฟ้าที่เชื่อถือได้

2. การควบคุมแรงสัมผัสที่เสถียร

ไดรฟ์เซรามิกเพียโซอิเล็กทริกในตัวและระบบตรวจจับแรงช่วยให้สามารถควบคุมแรงสัมผัสของโพรบได้อย่างแม่นยำ (0.1 ก. ถึง 50 ก. ต่อเข็ม) พร้อมการกระจายแรงที่สม่ำเสมอทั่วการ์ดโพรบ ซึ่งจะช่วยป้องกันความเสียหายของแผ่นเวเฟอร์ (การขีดข่วน การหลุดล่อน) และรับประกันความต้านทานต่อการสัมผัสทางไฟฟ้าที่สม่ำเสมอ ซึ่งสำคัญอย่างยิ่งสำหรับการทดสอบเวเฟอร์ที่ใช้พลังงานต่ำและความถี่สูง

3. การออกแบบที่เสถียรทางความร้อนและป้องกันการสั่นสะเทือน

สร้างด้วยฐานหินแกรนิตธรรมชาติ (ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนต่ำเป็นพิเศษ ≤0.5×10⁻⁶/℃) และระบบป้องกันการสั่นสะเทือนแบบแอคทีฟ สถานีวัดจะลดการเคลื่อนตัวของตำแหน่งที่เกิดจากความผันผวนของอุณหภูมิและการสั่นสะเทือนภายนอก หัวจับที่มีความเสถียรต่ออุณหภูมิ (ความเสถียรของอุณหภูมิ ±0.1°C) ช่วยให้มั่นใจในสภาวะการทดสอบที่สม่ำเสมอ ซึ่งจำเป็นสำหรับการทดสอบพาราเมตริกที่มีความแม่นยำสูงของเซมิคอนดักเตอร์

4. ความเข้ากันได้และความยืดหยุ่นของเวเฟอร์ขนาด 6/8 นิ้ว

สถานีโพรบทดสอบ Wafer ขนาด 6 หรือ 8 นิ้ว รองรับการสลับระหว่างขนาดเวเฟอร์ขนาด 6 นิ้วและ 8 นิ้วได้อย่างราบรื่น ด้วยหัวจับสุญญากาศแบบปรับได้และตัวนำทางการจัดตำแหน่งเวเฟอร์ โดยไม่จำเป็นต้องเปลี่ยนฟิกซ์เจอร์แบบกำหนดเอง สามารถใช้งานร่วมกับเวเฟอร์หลายประเภท (ซิลิคอน, GaAs, SiC, GaN) และความหนา (100μm ถึง 775μm) ปรับให้เข้ากับความต้องการในการทดสอบเซมิคอนดักเตอร์ที่หลากหลาย (ตรรกะ หน่วยความจำ อุปกรณ์ไฟฟ้า ออปโตอิเล็กทรอนิกส์)

5. ปริมาณงานสูงและใช้งานง่าย

อัลกอริธึมควบคุมการเคลื่อนไหวที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้การเคลื่อนที่ของแผ่นเวเฟอร์รวดเร็ว (ความเร็วสูงสุด 100 มม./วินาที) และการวางตำแหน่งแบบ Die-to-Die ที่รวดเร็ว (เวลาในการตกตะกอน ≤50ms) รองรับการทดสอบปริมาณงานสูง (สูงสุด 2,000 ดายต่อชั่วโมง) HMI หน้าจอสัมผัสที่ใช้งานง่ายและซอฟต์แวร์ที่เข้ากันได้ (อินเทอร์เฟซ GPIB, USB, อีเทอร์เน็ต) ช่วยให้สามารถผสานรวมกับระบบ ATE และขั้นตอนการทดสอบอัตโนมัติได้อย่างง่ายดาย ช่วยลดเวลาการฝึกอบรมผู้ปฏิบัติงานและข้อผิดพลาดของมนุษย์

6. การบำรุงรักษาต่ำและอายุการใช้งานยาวนาน

ระยะลูกปืนลมและกลไกขับเคลื่อนแบบไม่สัมผัสช่วยลดการสึกหรอทางกล ลดความถี่ในการบำรุงรักษา และยืดอายุการใช้งาน (MTBF ≥30,000 ชั่วโมง) การออกแบบแบบปิดพร้อมระบบการกรอง HEPA ป้องกันการปนเปื้อนฝุ่นของเวเฟอร์และการ์ดโพรบ ในขณะที่เกรดการป้องกัน IP54 ช่วยให้มั่นใจในการทำงานที่เชื่อถือได้ในสภาพแวดล้อมห้องสะอาด (คลาส 1000/100)

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งาน

ออกแบบมาเพื่อการทดสอบเวเฟอร์ขนาด 6/8 นิ้วโดยเฉพาะ สถานีโพรบของเรามีการใช้กันอย่างแพร่หลายในการใช้งานการทดสอบเซมิคอนดักเตอร์ต่อไปนี้:

● การทดสอบพาราเมตริก: การแสดงลักษณะ DC/AC ของชิปลอจิก ชิปหน่วยความจำ (DRAM, NAND) และเซมิคอนดักเตอร์กำลัง (MOSFET, IGBT)

● การทดสอบความน่าเชื่อถือ: การหมุนเวียนที่อุณหภูมิสูง/ต่ำ การทดสอบการเบิร์นอิน และการทดสอบตลอดอายุการใช้งานของอุปกรณ์เซมิคอนดักเตอร์

● การทดสอบอุปกรณ์ออปโตอิเล็กทรอนิกส์: การทดสอบเลเซอร์ไดโอด (LD), โฟโตไดโอด (PD) และการทดสอบระดับเวเฟอร์ LED

● การทดสอบสารกึ่งตัวนำแบบผสม: การทดสอบ GaAs, SiC, GaN เวเฟอร์สำหรับอุปกรณ์ RF และอุปกรณ์ไฟฟ้า

● การวิจัยและพัฒนาและการผลิตชุดเล็ก: การสร้างต้นแบบและการทดสอบการตรวจสอบความถูกต้องของการออกแบบเซมิคอนดักเตอร์ใหม่

เกี่ยวกับ ดีโอเต้

Suzhou Deaote Precision Mould Co., Ltd. เป็นองค์กรเทคโนโลยีขั้นสูงชั้นนำที่เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายแม่พิมพ์ที่มีความแม่นยำ ส่วนประกอบการเคลื่อนไหวที่มีความแม่นยำสูง และอุปกรณ์ทดสอบเซมิคอนดักเตอร์แบบกำหนดเอง ด้วยความเชี่ยวชาญกว่า 15 ปีในการผลิตที่มีความแม่นยำ เราให้บริการลูกค้าทั่วโลกในภาคเซมิคอนดักเตอร์ อิเล็กทรอนิกส์ และระบบอัตโนมัติทางอุตสาหกรรม

สถานีโพรบทดสอบเวเฟอร์ขนาด 6 หรือ 8 นิ้วของเราใช้ประโยชน์จากเทคโนโลยีแม่พิมพ์ที่มีความแม่นยำหลักของเราและความเชี่ยวชาญด้านการควบคุมการเคลื่อนไหวเพื่อจัดการกับความท้าทายเฉพาะของการทดสอบเวเฟอร์เซมิคอนดักเตอร์ เรานำเสนอโซลูชันแบบครบวงจร ตั้งแต่การออกแบบสถานีโพรบแบบกำหนดเอง ไปจนถึงการติดตั้งนอกสถานที่ การสอบเทียบ และการสนับสนุนหลังการขาย เพื่อให้มั่นใจว่าผลิตภัณฑ์ของเราตรงตามมาตรฐานสูงสุดด้านความแม่นยำ ความน่าเชื่อถือ และประสิทธิภาพ

Suzhou Deaote มุ่งมั่นที่จะ "ขับเคลื่อนความก้าวหน้าอย่างแม่นยำ นวัตกรรมสร้างมูลค่า" ยึดมั่นในระบบการจัดการคุณภาพที่เข้มงวด (ได้รับการรับรองมาตรฐาน ISO 9001:2015) และการลงทุนด้านการวิจัยและพัฒนาอย่างต่อเนื่อง โดยนำเสนอโซลูชันการทดสอบที่ช่วยให้ลูกค้าของเราสามารถแข่งขันได้ในอุตสาหกรรมเซมิคอนดักเตอร์ที่มีการพัฒนาอย่างรวดเร็ว
