ชิ้นส่วนหุ่นยนต์ฮิวแมนนอยด์ทำงานอย่างไร?

เชิงนามธรรม: หุ่นยนต์ฮิวแมนนอยด์กำลังแพร่หลายมากขึ้นในอุตสาหกรรมและสาขาการวิจัย การทำความเข้าใจส่วนสำคัญที่ประกอบเป็นหุ่นยนต์เหล่านี้ถือเป็นสิ่งสำคัญสำหรับวิศวกร นักออกแบบ และผู้ชื่นชอบหุ่นยนต์ บทความนี้จะให้ภาพรวมที่ครอบคลุมของชิ้นส่วนหุ่นยนต์ฮิวแมนนอยด์ ฟังก์ชัน และข้อควรพิจารณาในการเลือกส่วนประกอบคุณภาพสูง นอกจากนี้เรายังเน้นย้ำว่า Suzhou Deaote Precision Mould Co., Ltd. นำเสนอโซลูชั่นระดับพรีเมียมสำหรับความต้องการเหล่านี้ได้อย่างไร

สารบัญ

• รู้เบื้องต้นเกี่ยวกับชิ้นส่วนหุ่นยนต์ฮิวแมนนอยด์
• ส่วนประกอบหลักของหุ่นยนต์ฮิวแมนนอยด์
• คู่มือการเลือกชิ้นส่วนที่เหมาะสม
• คำแนะนำในการบูรณาการและการประกอบ
• คำถามที่พบบ่อย
• บทสรุป

รู้เบื้องต้นเกี่ยวกับชิ้นส่วนหุ่นยนต์ฮิวแมนนอยด์

หุ่นยนต์ฮิวแมนนอยด์ได้รับการออกแบบให้มีลักษณะคล้ายกายวิภาคและการทำงานของมนุษย์ หัวใจของหุ่นยนต์เหล่านี้คือชิ้นส่วนที่ออกแบบอย่างแม่นยำซึ่งช่วยให้สามารถเคลื่อนไหว ตอบสนองทางประสาทสัมผัส และโต้ตอบกับสภาพแวดล้อมได้ หมวดหมู่หลักของชิ้นส่วน ได้แก่ แอคทูเอเตอร์ เซ็นเซอร์ กรอบโครงสร้าง ขั้วต่อ และระบบควบคุม ส่วนประกอบคุณภาพสูงช่วยให้มั่นใจได้ถึงประสิทธิภาพ ความทนทาน และความปลอดภัยที่มั่นคง

ส่วนประกอบหลักของหุ่นยนต์ฮิวแมนนอยด์

แอคทูเอเตอร์ – กล้ามเนื้อของหุ่นยนต์

แอคทูเอเตอร์มีหน้าที่รับผิดชอบในการเคลื่อนที่ พวกมันแปลสัญญาณไฟฟ้าเป็นการเคลื่อนไหวทางกล โดยเลียนแบบการทำงานของกล้ามเนื้อมนุษย์

• เซอร์โวมอเตอร์แรงบิดสูง:เหมาะสำหรับข้อมือ นิ้ว และข้อต่อคอ; ให้การควบคุมเชิงมุมที่แม่นยำ
• ตัวกระตุ้นเชิงเส้น:ใช้ในการปรับหัวเข่า ข้อศอก และลำตัวเพื่อการเคลื่อนไหวเชิงเส้นที่ราบรื่น

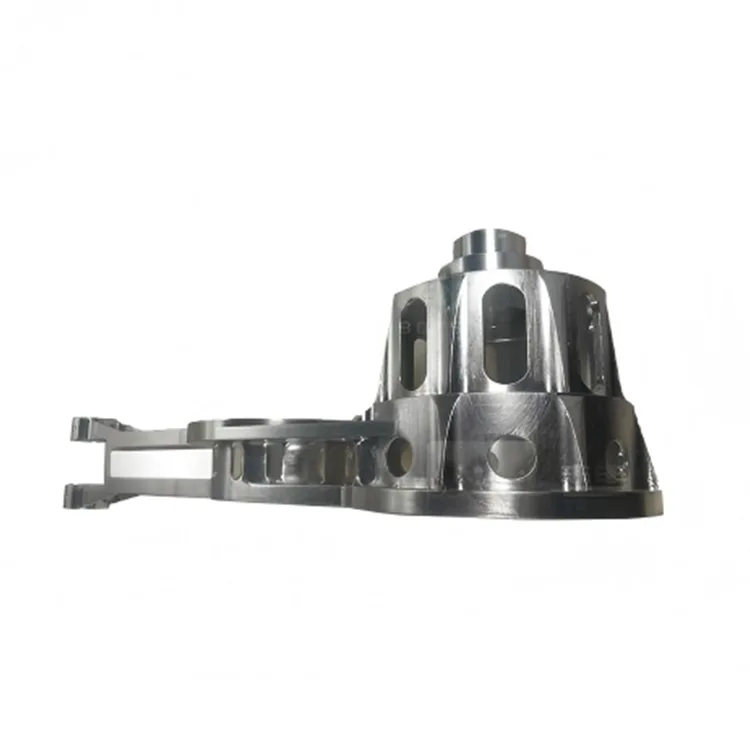

• หน่วยมอเตอร์เกียร์:รวมมอเตอร์กระแสตรงเข้ากับกระปุกเกียร์ดาวเคราะห์เพื่อให้ได้แรงบิดสูงในข้อต่อสะโพกและไหล่

ส่วนประกอบโครงสร้าง – โครงกระดูก

• แขนขาคาร์บอนไฟเบอร์:เฟรมน้ำหนักเบาและแข็งแกร่งสำหรับแขนและขา
• ข้อต่ออลูมิเนียมอัลลอยด์:ปกป้องเกียร์และลูกปืนพร้อมทั้งให้ความทนทาน
• ตัวเชื่อมต่อและสายรัดแบบกำหนดเอง:ออกแบบมาเพื่อการส่งข้อมูลที่ยืดหยุ่นและเชื่อถือได้ซ้ำๆ

เซ็นเซอร์ – ความรู้สึกของหุ่นยนต์

• เซ็นเซอร์วัดแรง-แรงบิด: ตรวจจับแรงกดและโหลดเพื่อความสมดุลและการควบคุม
• เซ็นเซอร์ IMU: การวางแนวติดตามและความเร็วเชิงมุมเพื่อการเคลื่อนที่ที่มั่นคง
• โมดูลการมองเห็น: เปิดใช้งานการรับรู้และการโต้ตอบด้านสิ่งแวดล้อม

คู่มือการเลือกชิ้นส่วนที่เหมาะสม

การเลือกชิ้นส่วนที่ถูกต้องขึ้นอยู่กับการใช้งานที่ต้องการของหุ่นยนต์ ช่วงของการเคลื่อนไหว ความต้องการแรงบิด และความแม่นยำ พิจารณาแนวทางต่อไปนี้:

• การเคลื่อนไหวร่วม:เซอร์โวโรตารีสำหรับการเคลื่อนที่แบบหมุน แอคทูเอเตอร์เชิงเส้นสำหรับการดำเนินการแบบกดและดึง
• แรงบิดและแรง:มอเตอร์แรงบิดสูงสำหรับข้อต่อรับน้ำหนัก เช่น สะโพกและเข่า
• ความแม่นยำ:ใช้ระบบเกียร์ฟันเฟืองต่ำสำหรับงานควบคุมโดยละเอียด
• ความเข้ากันได้:ตรวจสอบให้แน่ใจว่าเซ็นเซอร์และแอคทูเอเตอร์รองรับโปรโตคอลการสื่อสารมาตรฐาน (CAN, EtherCAT, I2C, SPI)

คำแนะนำในการบูรณาการและการประกอบ

• วางแผนเค้าโครงทางกลก่อนประกอบแอคชูเอเตอร์และข้อต่อเพื่อหลีกเลี่ยงการรบกวน
• ใช้ตัวเชื่อมต่อแบบโมดูลาร์และสายรัดเพื่อการบำรุงรักษาที่ง่ายขึ้น
• ทดสอบเซ็นเซอร์และแอคชูเอเตอร์แยกกันก่อนรวมเข้าด้วยกันอย่างสมบูรณ์
• การเดินสายเอกสารและการทำแผนที่ควบคุมเพื่อทำให้การแก้ไขปัญหาง่ายขึ้น

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือส่วนที่สำคัญที่สุดสำหรับการเดินอย่างมั่นคง?

A1: แอคทูเอเตอร์ประสิทธิภาพสูงในสะโพก เข่า และข้อเท้า เซ็นเซอร์แรงบิด โมดูล IMU และแผงควบคุมหลักที่มีความสามารถ จำเป็นสำหรับการเคลื่อนที่ด้วยสองเท้า

คำถามที่ 2: ฉันจะเลือกระหว่างแอคทูเอเตอร์ไดรฟ์เซอร์โว เชิงเส้น หรือฮาร์มอนิกได้อย่างไร

A2: พิจารณาประเภทของข้อต่อ แรงบิด ช่วงการเคลื่อนที่ ความเร็ว และความแม่นยำ เซอร์โวโรตารีเหมาะกับข้อต่อแบบหมุน ตัวกระตุ้นเชิงเส้นสำหรับการเคลื่อนที่แบบกดดึง ไดรฟ์ฮาร์มอนิกสำหรับแรงบิดสูงและระยะฟันเฟืองต่ำ

คำถามที่ 3: โปรโตคอลการสื่อสารใดที่เป็นมาตรฐานสำหรับหุ่นยนต์ฮิวแมนนอยด์

A3: โดยทั่วไปแล้ว CAN Bus, EtherCAT, PROFINET, I2C และ SPI ขึ้นอยู่กับความเร็วและข้อมูลที่ต้องการ

บทสรุป

ชิ้นส่วนหุ่นยนต์ฮิวแมนนอยด์เป็นรากฐานของประสิทธิภาพการทำงานของหุ่นยนต์ขั้นสูง ตั้งแต่ตัวกระตุ้นไปจนถึงเซ็นเซอร์และส่วนประกอบโครงสร้าง การเลือกชิ้นส่วนคุณภาพสูงเป็นกุญแจสำคัญในการบรรลุความแม่นยำ ความเสถียร และอายุการใช้งานที่ยาวนานSuzhou Deaote Precision Mould Co., Ltd.นำเสนอส่วนประกอบหุ่นยนต์ฮิวแมนนอยด์ครบวงจรที่ได้รับการออกแบบมาเพื่อการบูรณาการที่ราบรื่นและประสิทธิภาพที่เชื่อถือได้ เพื่อสำรวจผลิตภัณฑ์ของเราและหารือเกี่ยวกับโซลูชันสำหรับโครงการของคุณติดต่อเราวันนี้.
