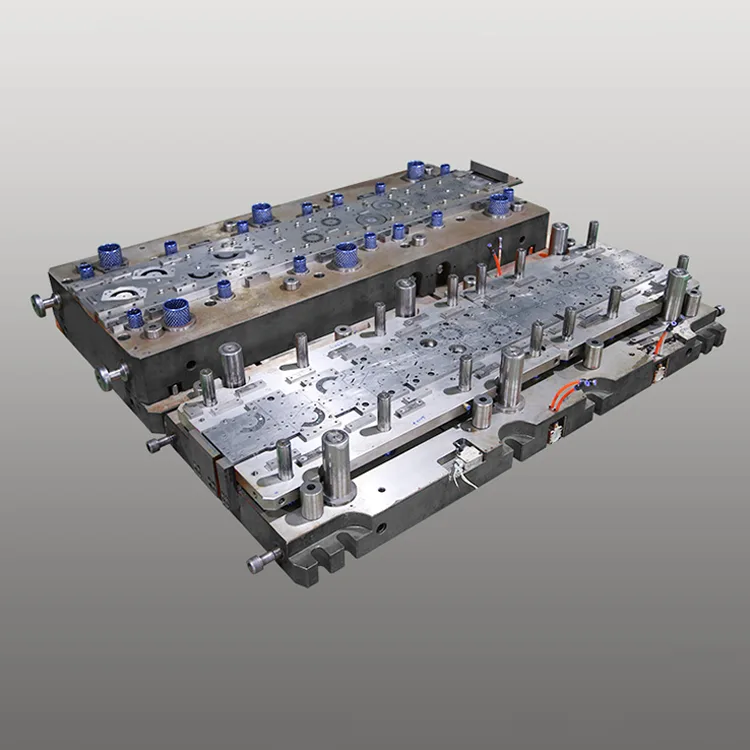

แม่พิมพ์โปรเกรสซีฟสองแถวสำหรับมอเตอร์แบบห่อหุ้ม

ส่วนประกอบแม่เหล็กหลักของมอเตอร์ปิดผนึกด้วยพลาสติก (ห่อหุ้ม) ที่ใช้ในเครื่องใช้ในครัวเรือน ระบบ HVAC และอุปกรณ์อุตสาหกรรม แม่พิมพ์แบบโปรเกรสซีฟสองแถวสำหรับมอเตอร์แบบห่อหุ้มได้รับการออกแบบมาเพื่อตอบสนองความต้องการการผลิตในปริมาณมากของผู้ผลิตมอเตอร์แบบห่อหุ้ม แม่พิมพ์แบบสองแถวนี้รวมสถานีปั๊ม 14-24 แห่งในโครงสร้างเสริมแรงและป้องกันการกัดกร่อน ช่วยให้สามารถผลิตส่วนประกอบแกนมอเตอร์สองชุดพร้อมกันต่อการชักได้ ประสิทธิภาพการผลิตเพิ่มขึ้นสองเท่า ในขณะที่ยังคงความทนทานต่อมิติของเกรดมอเตอร์แบบห่อหุ้ม (±0.004 มม.) ซึ่งสำคัญสำหรับความแม่นยำหลังการขึ้นรูปและความเสถียรของประสิทธิภาพของมอเตอร์

สร้างขึ้นจากความเชี่ยวชาญกว่า 15 ปีของ Deaote ในการผลิตแม่พิมพ์ที่มีความแม่นยำสำหรับอุตสาหกรรมมอเตอร์ แม่พิมพ์แบบก้าวหน้าสองแถวสำหรับมอเตอร์แบบห่อหุ้มของเรา โดดเด่นด้วยแกนเหล็ก DC53/SKD11 ที่ทนทานต่อการสึกหรอ พร้อมการเคลือบคอมโพสิต TiCN + PTFE (ความแข็ง ≥64 HRC) ทำให้มั่นใจได้ถึงอายุการใช้งานที่ 820,000+ จังหวะการปั๊ม (นานกว่าแม่พิมพ์มาตรฐาน 2.3 เท่า) และความต้านทานต่อการกัดกร่อนของเรซินพลาสติกในระหว่างกระบวนการห่อหุ้ม การออกแบบการกระจายแรงเค้นที่เหมาะสมและโครงสร้างป้องกันการเสียรูป ทำให้เหมาะสำหรับสายการผลิตจำนวนมากทุกวันตลอด 24 ชั่วโมงในมอเตอร์แบบห่อหุ้มขนาดเล็ก (0.1-1.5kW) ถึงปานกลาง (1.5-5kW) ที่ใช้ในเครื่องปรับอากาศ เครื่องซักผ้า ปั๊มน้ำ และหน่วยทำความเย็น

ผลิตภายใต้มาตรฐานคุณภาพ ISO 9001:2015 และ IATF 16949 แม่พิมพ์โปรเกรสซีฟสองแถวเข้ากันได้อย่างสมบูรณ์กับสายการผลิตปั๊มอัตโนมัติความเร็วสูง (65-110 จังหวะต่อนาที) และมีระบบตรวจสอบด้วยภาพในตัวเพื่อการควบคุมคุณภาพแบบเรียลไทม์ (อัตราการตรวจจับข้อบกพร่อง ≥99.9%) สามารถใช้งานร่วมกับมอเตอร์แบบห่อหุ้มรายใหญ่ทุกยี่ห้อ (Panasonic, LG, Midea, Gree) โดยสามารถผสานรวมเข้ากับเครื่องใช้ในครัวเรือนและระบบการผลิตมอเตอร์อุตสาหกรรมทั่วโลกได้อย่างราบรื่น ซึ่งช่วยลดต้นทุนการผลิตต่อหน่วยได้ถึง 31% เมื่อเทียบกับโซลูชันแม่พิมพ์แถวเดียว

ซีรี่ส์ผลิตภัณฑ์

ซีรีส์ DT-PD-EM1 (มอเตอร์ห่อหุ้มเครื่องใช้ในบ้าน)

ความแม่นยำ ±0.004 มม. อายุการใช้งาน 820,000 จังหวะ ส่วนประกอบแกนสเตเตอร์/โรเตอร์ 0.1-1.5kW เหมาะสำหรับเครื่องซักผ้า เครื่องปรับอากาศ และตู้เย็น การผลิตปริมาณมอเตอร์แบบห่อหุ้ม

ซีรีส์ DT-PD-EM2 (มอเตอร์ห่อหุ้มอุตสาหกรรม)

ความแม่นยำ ±0.006 มม. อายุการใช้งาน 750,000 จังหวะ ส่วนประกอบแกนสเตเตอร์/โรเตอร์ 1.5-5kW เหมาะสำหรับการผลิตมอเตอร์แบบห่อหุ้มปั๊มน้ำ พัดลม และโบลเวอร์อุตสาหกรรม

DT-PD-EM-Custom Series (มอเตอร์ห่อหุ้ม OEM)

ความแม่นยำของมิติที่ปรับแต่งโดยเฉพาะ (±0.003-0.007มม.) สถานีปั๊มแบบกำหนดเอง (12-28) เข้ากันได้กับเหล็กซิลิคอน (35W250/50W400) ออกแบบมาสำหรับการผลิตมอเตอร์แบบห่อหุ้ม OEM เฉพาะแบรนด์

ข้อดีหลัก

1. การออกแบบสองแถวเพื่อประสิทธิภาพการผลิตที่เพิ่มขึ้น 100%

การผสานแถวปั๊มคู่ขนานสองแถวเข้าด้วยกันทำให้สามารถผลิตส่วนประกอบแกนมอเตอร์แบบห่อหุ้มที่เหมือนกันหรือแบบผสมสองชิ้นพร้อมกันต่อจังหวะ ได้ผลผลิตเพิ่มขึ้นสองเท่าเมื่อเทียบกับแม่พิมพ์แบบโปรเกรสซีฟแถวเดียว รูปแบบการซ้อนแถบวัสดุที่ได้รับการปรับปรุงยังช่วยลดของเสียจากเหล็กซิลิกอนได้ 16% (จาก 22% เป็น 6%) ซึ่งช่วยลดต้นทุนวัตถุดิบ ซึ่งเป็นส่วนประกอบต้นทุนที่ใหญ่ที่สุดในการผลิตแกนมอเตอร์แบบห่อหุ้มได้อย่างมาก

2. ความแม่นยำระดับมอเตอร์แบบห่อหุ้มเพื่อความเสถียรหลังการขึ้นรูป

การกลึงซีเอ็นซี 5 แกนที่มีความแม่นยำในการกำหนดตำแหน่ง ±0.0007 มม. และระบบการวัดด้วยเลเซอร์ในแม่พิมพ์ช่วยให้มั่นใจได้ถึงความคลาดเคลื่อนของมิติส่วนประกอบที่ ±0.004 มม. ซึ่งมีความสำคัญอย่างยิ่งต่อความสม่ำเสมอของช่องว่างอากาศสเตเตอร์/โรเตอร์ (≤0.008มม.) และการลดเสียงรบกวนของมอเตอร์หลังการห่อหุ้ม (≤52dB) และประสิทธิภาพการใช้พลังงาน (ตามมาตรฐาน IEC 60034) ความแม่นยำสม่ำเสมอช่วยลดการทำงานซ้ำหลังการปั๊ม ช่วยเพิ่มผลผลิตเป็น 99.5%

3. การเคลือบการกัดกร่อนและทนความร้อนเพื่ออายุการใช้งานที่ยาวนาน

ส่วนประกอบแม่พิมพ์แกนที่ทำจาก DC53 (เหล็กความแข็งแรงสูง) และ SKD11 (เหล็กงานเย็น) พร้อมการเคลือบคอมโพสิต TiCN + PTFE (ความแข็ง ≥64 HRC) ให้จังหวะการปั๊มมากกว่า 820,000 ครั้ง—ยาวกว่าแม่พิมพ์มาตรฐาน 2.3 เท่า (350,000 จังหวะ) การเคลือบ PTFE ให้ความต้านทานการกัดกร่อนต่อเม็ดพลาสติกเรซิน ในขณะที่ชั้น TiCN ทนความร้อนทนทานต่ออุณหภูมิการปั๊มได้สูงถึง 180°C ซึ่งขยายระยะเวลาการบำรุงรักษาเป็น 200,000 จังหวะ (เทียบกับ 65,000 ครั้งสำหรับแม่พิมพ์ทั่วไป)

4. ความเร็วสูงและความเข้ากันได้อัตโนมัติเต็มรูปแบบ

โครงสร้างแม่พิมพ์ที่ได้รับการปรับปรุงพร้อมการกระจายความเค้นเสริม รองรับการปั๊มด้วยความเร็วสูง (65-110 จังหวะต่อนาที) และการผสานรวมอย่างสมบูรณ์กับระบบป้อนวัสดุ ซ้อน และบรรจุวัสดุอัตโนมัติ ระบบตรวจสอบด้วยภาพในแม่พิมพ์จะตรวจจับเสี้ยน (≤0.008มม.) การเบี่ยงเบนของมิติ และข้อบกพร่องที่พื้นผิวแบบเรียลไทม์ ทำให้ไม่ต้องควบคุมคุณภาพด้วยตนเอง และลดอัตราของเสียลงเหลือ 0.08%

5. การเพิ่มประสิทธิภาพซิลิคอนสตีลเพื่อประสิทธิภาพมอเตอร์แบบห่อหุ้ม

การออกแบบขอบเจาะแบบพิเศษที่มีรัศมีไมโคร (R0.012 มม.) ช่วยลดความเครียดของวัสดุที่เหล็กซิลิคอน (35W250/50W400) และครีบที่ขอบ รักษาคุณสมบัติทางแม่เหล็กของเหล็ก และปรับปรุงประสิทธิภาพการใช้พลังงานของมอเตอร์แบบห่อหุ้มถึง 4-6% ใช้งานได้กับเหล็กซิลิกอนทั้งแบบเน้นเกรน (GO) และที่ไม่ใช่เกรน (NGO) ซึ่งเป็นไปตามมาตรฐานประสิทธิภาพการใช้พลังงานของเครื่องใช้ไฟฟ้าภายในบ้านระดับโลก (EU Ecodesign, US ENERGY STAR)

6. การปรับแต่งแบบแยกส่วนสำหรับข้อกำหนดมอเตอร์แบบห่อหุ้มที่หลากหลาย

การปรับแต่งสถานีปั๊มขึ้นรูป (12-28) ความเข้ากันได้ของวัสดุ (เหล็กซิลิคอน 0.25-0.5 มม.) ผิวสำเร็จ (Ra ≤0.5μm) และความทนทานต่อขนาด (±0.003-0.007 มม.) คุณสมบัติเสริม ได้แก่ การบากในแม่พิมพ์ การเคลือบซ้อน และการเคลือบป้องกันการกัดกร่อน ซึ่งเป็นไปตามข้อกำหนดของ OEM มอเตอร์แบบห่อหุ้มทั่วโลกสำหรับความเข้ากันได้ของการประกอบหลังการขึ้นรูป

ข้อมูลจำเพาะทางเทคนิค

±0.004มม. ความแม่นยำของมิติ อายุการใช้งาน 820,000+ จังหวะ ประสิทธิภาพการผลิต 2 เท่า การเคลือบแม่พิมพ์ทนความร้อน กำหนดเองได้สำหรับมอเตอร์แบบห่อหุ้มทุกประเภท

สถานการณ์การใช้งาน

Progressive Die สองแถวของ Deaote สำหรับมอเตอร์แบบห่อหุ้ม ได้รับการออกแบบมาเพื่อผู้ผลิตมอเตอร์ระดับโลกในหลากหลายภาคส่วน:

● มอเตอร์เครื่องใช้ในบ้าน: การผลิตจำนวนมากของส่วนประกอบแกนสเตเตอร์/โรเตอร์ 0.1-1.5kW สำหรับเครื่องซักผ้า เครื่องปรับอากาศ ตู้เย็น และมอเตอร์แบบห่อหุ้มเครื่องล้างจาน

● มอเตอร์อุตสาหกรรม: การผลิตส่วนประกอบแกนสเตเตอร์/โรเตอร์ขนาด 1.5-5kW สำหรับปั๊มน้ำ พัดลม โบลเวอร์ และมอเตอร์แบบห่อหุ้มสายพานลำเลียง

● มอเตอร์ HVAC: การปั๊มส่วนประกอบหลักแบบกำหนดเองสำหรับเครื่องจัดการอากาศ ปั๊มความร้อน และมอเตอร์แบบห่อหุ้มระบบปรับอากาศส่วนกลาง

● การผลิตมอเตอร์ OEM: โซลูชันแม่พิมพ์แบบกำหนดเองสำหรับ OEM มอเตอร์แบบห่อหุ้มทั่วโลก (Panasonic, LG, Midea, Gree, Whirlpool) สำหรับการผลิตมอเตอร์เฉพาะแบรนด์
