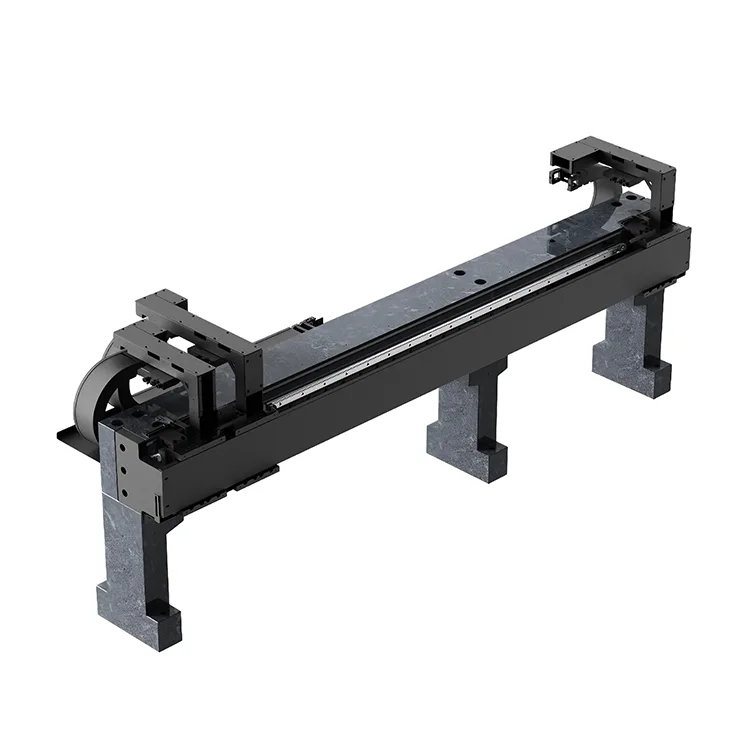

โมดูลย่อยสามโมชั่น

ออกแบบมาเพื่อแทนที่โมดูลย่อยการเคลื่อนไหว 3 ตัวในสายการผลิตขนาดกะทัดรัด รวมถึงการประมวลผลแผ่นเวเฟอร์เซมิคอนดักเตอร์ การตรวจสอบแผง LCD/OLED และการประกอบชิ้นส่วนอิเล็กทรอนิกส์ความเร็วสูง โมดูลนี้รวมตัวย้ายมอเตอร์เชิงเส้นอิสระสามตัวเข้ากับตัวเข้ารหัสความละเอียดสูงเพื่อมอบความแม่นยำระดับต่ำกว่าไมครอนสำหรับตัวขับเคลื่อนแต่ละตัว ในขณะที่เปิดใช้งานการควบคุมการเคลื่อนไหวแบบซิงโครนัสหรือแบบอะซิงโครนัสที่ยืดหยุ่น

โมดูล Triple-mover ของเราสร้างขึ้นจากความเชี่ยวชาญกว่า 15 ปีของ Deaote ในด้านการผลิตส่วนประกอบที่มีการเคลื่อนไหวอย่างแม่นยำ โดยไม่จำเป็นต้องใช้ขั้นตอนเชิงเส้นแบบขนานหลายขั้นตอน ลดขนาดพื้นที่ของอุปกรณ์ได้สูงสุดถึง 40% และทำให้การรวมระบบง่ายขึ้น เครื่องย้ายแต่ละเครื่องมีการควบคุมเซอร์โวอิสระ การขับเคลื่อนโดยตรงแบบฟันเฟืองเป็นศูนย์ และความเร็ว/การเร่งความเร็วที่ปรับได้ (0-3 เมตร/วินาที) ทำให้เหมาะสำหรับกระบวนการหลายขั้นตอนที่มีปริมาณงานสูง เช่น การจัดการแผ่นเวเฟอร์ขนาด 300 มม. (การโหลด → การประมวลผล → การขนถ่าย) การตรวจสอบหลายตำแหน่งแผง LCD และสายการประกอบชิ้นส่วนยานยนต์

ผลิตภายใต้มาตรฐานคุณภาพ ISO 9001:2015 โมดูล Triple-Mover มีคุณสมบัติกันฝุ่น/น้ำ IP65 ป้องกันคลื่นแม่เหล็กไฟฟ้าป้องกันการรบกวน และระบบจัดการสายเคเบิลแบบปิดผนึกเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง สามารถใช้งานร่วมกับตัวควบคุมการเคลื่อนไหวมาตรฐานอุตสาหกรรม (Siemens, Beckhoff, Yaskawa) และโปรโตคอลการสื่อสาร (EtherCAT, PROFINET) ช่วยให้สามารถบูรณาการเข้ากับสายการผลิตอัตโนมัติหลายสถานีได้อย่างราบรื่น ปรับปรุงประสิทธิภาพอุปกรณ์โดยรวม (OEE) ได้ถึง 50% เมื่อเทียบกับการตั้งค่าหลายโมดูลแบบดั้งเดิม

ซีรี่ส์ผลิตภัณฑ์

ซีรีส์ DT-LM-TM1 (โฟกัสที่แม่นยำ)

เครื่องเคลื่อนย้ายอิสระ 3 เครื่องที่มีความแม่นยำซ้ำ ±1μm ต่อเครื่องเคลื่อนย้าย ระยะการเคลื่อนที่ 1-2 เมตร ความเร็วสูงสุด 2 เมตร/วินาที เหมาะอย่างยิ่งสำหรับการประมวลผลแผ่นเวเฟอร์เซมิคอนดักเตอร์ การประกอบชิ้นส่วนไมโครอิเล็กทรอนิกส์ ระบบตรวจสอบความแม่นยำ

ซีรีส์ DT-LM-TM2 (โฟกัสความเร็วสูง)

เครื่องย้ายความเร็วสูง 3 เครื่องด้วยความเร็วสูงสุด 3 เมตร/วินาที ความแม่นยำในการทำซ้ำ ±1.5μm ระยะการเคลื่อนที่ 1-4 เมตร เหมาะสำหรับการตรวจสอบแผง LCD/OLED ที่มีปริมาณงานสูง ระบบคัดแยกอัตโนมัติ การประกอบเซลล์แบตเตอรี่

ซีรีส์ DT-LM-TM-HD (งานหนัก)

รถขนย้ายสำหรับงานหนัก 3 คัน รับน้ำหนักได้ 150 กก. ต่อรถขนย้าย ความแม่นยำในการทำซ้ำ ±2μm ระยะการเคลื่อนที่ 1-3 ม. ออกแบบมาสำหรับการประกอบชิ้นส่วนยานยนต์ การจัดการวัสดุหนัก การพิมพ์ 3D รูปแบบขนาดใหญ่

ข้อดีหลัก

1. รถขนย้ายอิสระ 3 คันพร้อมการควบคุมที่แม่นยำ

โมดูลย่อย Three Motion แต่ละตัวมีการควบคุมเซอร์โวอิสระและตัวเข้ารหัสเชิงเส้นความละเอียดสูง (ความละเอียด 1 นาโนเมตร) ซึ่งให้ความแม่นยำในการกำหนดตำแหน่งซ้ำ ±1μm ต่อตัวขับเคลื่อน ช่วยให้มั่นใจได้ถึงความแม่นยำที่สม่ำเสมอตลอดกระบวนการแบบหลายสถานีทั้งหมด รถขนย้ายสามารถทำงานได้โดยปราศจากการรบกวน แม้ในระยะการเคลื่อนที่สูงสุด (1-4 ม.) ช่วยลดการเบี่ยงเบนของตำแหน่งซึ่งพบได้ทั่วไปในระบบการเคลื่อนที่แบบรางร่วม

2. การเคลื่อนที่แบบซิงโครนัส/อะซิงโครนัสที่ยืดหยุ่น

รองรับทั้งการเคลื่อนที่แบบซิงโครนัส (ตัวขับเคลื่อนทั้ง 3 ตัวเคลื่อนที่ด้วยความเร็ว/ตำแหน่งเดียวกันสำหรับการประมวลผลเป็นชุด) และการเคลื่อนที่แบบอะซิงโครนัส (ตัวขับเคลื่อนแต่ละตัวทำงานด้วยความเร็ว/ตำแหน่งที่เป็นอิสระสำหรับกระบวนการหลายขั้นตอน) ความยืดหยุ่นนี้ช่วยลดความซับซ้อนของอุปกรณ์และช่วยให้สามารถกำหนดค่าใหม่ได้อย่างรวดเร็วสำหรับงานการผลิตที่แตกต่างกัน ซึ่งมีความสำคัญอย่างยิ่งต่อระบบการผลิตแบบยืดหยุ่น (FMS)

3. การออกแบบที่ประหยัดพื้นที่และคุ้มค่า

การรวมโมดูลย่อยการเคลื่อนไหว 3 ตัวไว้บนรางนำทางเดี่ยวช่วยลดขนาดพื้นที่ของอุปกรณ์ลง 40% เมื่อเทียบกับโมดูลเชิงเส้นตรง 3 โมดูลที่แยกจากกัน ทำให้การใช้พื้นที่พื้นโรงงานเกิดประโยชน์สูงสุด ส่วนประกอบน้อยลง (เฟรมเดียว แหล่งจ่ายไฟที่ใช้ร่วมกัน) ช่วยลดต้นทุนรวมของระบบลง 30% ในขณะที่ทำให้การบำรุงรักษาง่ายขึ้นและลดการหยุดทำงาน

4. ความเร็วสูงและปริมาณงานสูง

การออกแบบมอเตอร์ขับเคลื่อนโดยตรงเชิงเส้นช่วยให้ความเร็วสูงสุดสูงสุด 3 เมตร/วินาทีต่อตัวขับเคลื่อนด้วยความเร่งอย่างรวดเร็ว (2g) ช่วยลดเวลารอบสำหรับกระบวนการแบบหลายสถานีได้สูงสุดถึง 50% เมื่อเทียบกับการตั้งค่าหลายโมดูลที่ขับเคลื่อนด้วยบอลสกรู ระยะฟันเฟืองเป็นศูนย์และการสึกหรอเป็นศูนย์ช่วยให้มั่นใจถึงประสิทธิภาพความเร็วสูงที่สม่ำเสมอตลอดหลายล้านรอบ

5. โปรไฟล์การเคลื่อนไหวที่ปรับแต่งได้

การปรับแต่งระยะการเคลื่อนที่ได้อย่างเต็มที่ (1-4 ม.) ความสามารถในการรับน้ำหนักของผู้เสนอญัตติ (50-150 กก. ต่อผู้เสนอญัตติ) พารามิเตอร์ความเร็ว/การเร่งความเร็ว และโปรไฟล์การเคลื่อนไหว (สี่เหลี่ยมคางหมู, เส้นโค้ง S) เพื่อให้ตรงกับข้อกำหนดระบบอัตโนมัติแบบหลายสถานีของคุณ การออกแบบแบบแยกส่วนช่วยให้เพิ่ม/ถอดตัวเคลื่อนย้ายได้ง่ายสำหรับการอัพเกรดสายการผลิตในอนาคต

6. ความน่าเชื่อถือระดับอุตสาหกรรมสำหรับการทำงานต่อเนื่อง

เกรดการป้องกัน IP65, ช่วงอุณหภูมิในการทำงาน (-10°C ถึง 80°C), และการชุบอะโนไดซ์แข็งที่ป้องกันการกัดกร่อน ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่น ชื้น หรือมีอุณหภูมิสูง MTBF ≥30,000 ชั่วโมงภายใต้การทำงานต่อเนื่อง ซึ่งลดต้นทุนรวมในการเป็นเจ้าของ (TCO) ลง 25% ในระยะเวลา 5 ปี เมื่อเทียบกับระบบหลายโมดูลแบบเดิม

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งาน

โมดูลย่อย Three Motion ของ Deaote ได้รับการออกแบบมาเพื่อระบบอัตโนมัติแบบหลายสถานีที่มีปริมาณงานสูงในภาคส่วนที่มีการเติบโตสูงทั่วโลก:

● เซมิคอนดักเตอร์และอิเล็กทรอนิกส์: การโหลด/การประมวลผล/การขนถ่ายแผ่นเวเฟอร์ 300 มม., บรรจุภัณฑ์ไมโครชิป, การเจาะ/ทดสอบ PCB หลายตำแหน่ง

● การผลิตจอแสดงผล: การตรวจสอบหลายจุดของแผง LCD/OLED 10.5G, การประกอบหน้าจอสัมผัส, การวางตำแหน่งโมดูลแบ็คไลท์

● ยานยนต์และอวกาศ: การประกอบชิ้นส่วนยานยนต์หลายขั้นตอน การตัดเฉือนชิ้นส่วนการบินและอวกาศอย่างแม่นยำ การเรียงเซลล์แบตเตอรี่

● การแพทย์และเภสัชกรรม: การประกอบอุปกรณ์การแพทย์หลายสถานี สายการบรรจุยา ระบบอัตโนมัติในห้องปฏิบัติการ

● โลจิสติกส์และการคัดแยก: การคัดแยกพัสดุความเร็วสูง การหยิบคลังสินค้าอัตโนมัติ ระบบการคัดแยกชิ้นส่วนอิเล็กทรอนิกส์

เกี่ยวกับ ดีโอเต้

Suzhou Deaote Precision Mould Co., Ltd. คือองค์กรเทคโนโลยีขั้นสูงชั้นนำที่เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายส่วนประกอบการเคลื่อนไหวที่มีความแม่นยำ โดยมุ่งเน้นที่โมดูลเชิงเส้นตรงแบบหลายตัวสำหรับตลาดระบบอัตโนมัติทางอุตสาหกรรมทั่วโลก ด้วยความเชี่ยวชาญกว่า 15 ปีในการออกแบบแม่พิมพ์และระบบการเคลื่อนที่ที่แม่นยำ เราให้บริการลูกค้าทั่วยุโรป อเมริกาเหนือ เอเชีย และออสเตรเลียในภาคเซมิคอนดักเตอร์ อิเล็กทรอนิกส์ ยานยนต์ และการบินและอวกาศ

โมดูลย่อยการเคลื่อนไหวทั้งสามของเราได้รับการพัฒนาในห้องปฏิบัติการ R&D การเคลื่อนที่แบบหลายแกนโดยเฉพาะของเรา โดยใช้ประโยชน์จากเครื่องจักร CNC ขั้นสูง การสอบเทียบด้วยเลเซอร์ และเทคโนโลยีการประกอบที่มีความแม่นยำ เพื่อให้บรรลุการควบคุมอิสระของตัวเคลื่อนย้ายหลายตัวด้วยความแม่นยำระดับต่ำกว่าไมครอน เราให้บริการปรับแต่งแบบครบวงจร ตั้งแต่การออกแบบโมดูลและการสร้างต้นแบบ ไปจนถึงการติดตั้งนอกสถานที่และการสนับสนุนทางเทคนิคทั่วโลก เพื่อให้มั่นใจว่าโซลูชันของเราตรงตามข้อกำหนดเฉพาะของสายการผลิตอัตโนมัติแบบหลายสถานี

Deaote มุ่งมั่นที่จะ "แม่นยำในการเคลื่อนที่แบบหลายแกน ประสิทธิภาพในระบบอัตโนมัติ" โดยลงทุน 18% ของรายได้ต่อปีในการวิจัยและพัฒนา เพื่อพัฒนาโซลูชันการเคลื่อนที่แบบหลายแกนแห่งอนาคต โรงงานผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001:2015 และเครือข่ายการบริการทั่วโลกรับประกันเวลาตอบสนองที่รวดเร็ว (≤48 ชั่วโมง) และการสนับสนุนทางเทคนิคในท้องถิ่น ทำให้เราเป็นพันธมิตรที่เชื่อถือได้สำหรับผู้ผลิตสายการผลิตอัตโนมัติที่มีปริมาณงานสูงทั่วโลก
