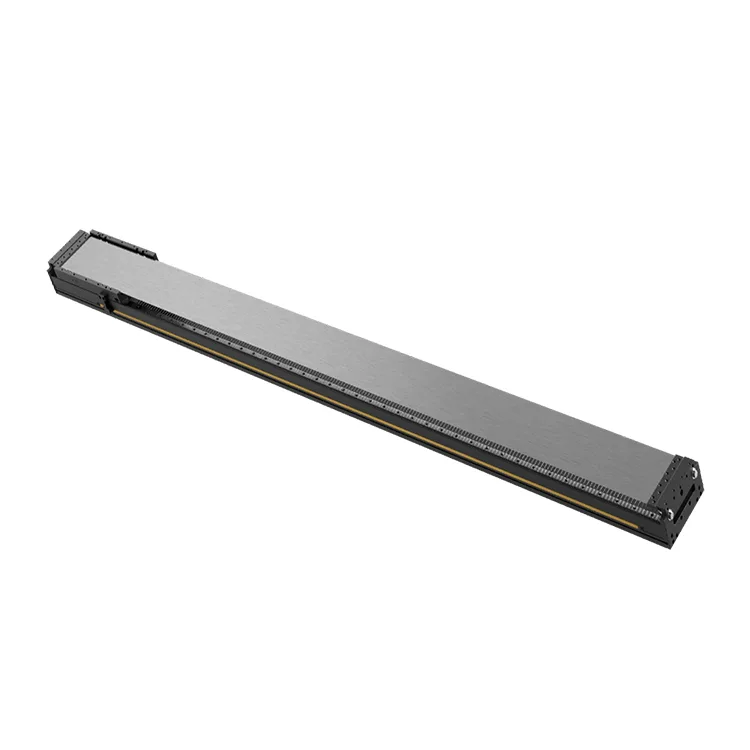

โมดูลมอเตอร์เชิงเส้นช่วงชักยาว

ออกแบบมาเพื่อจัดการกับข้อจำกัดของโมดูลบอลสกรูแบบดั้งเดิมในสถานการณ์การเคลื่อนที่ระยะไกล รวมถึงการจัดการแผ่นเวเฟอร์เซมิคอนดักเตอร์ การผลิตแผง LCD/OLED และการประมวลผลด้วยเลเซอร์ขนาดใหญ่ โมดูลมอเตอร์เชิงเส้นช่วงชักยาวนี้มีตัวขับเคลื่อนมอเตอร์เชิงเส้นตรงแบบไร้แรงเสียดทาน โครงอะลูมิเนียมอัลลอยด์ที่แข็งแกร่ง และตัวเข้ารหัสเชิงเส้นความละเอียดสูงเพื่อมอบความแม่นยำระดับต่ำกว่าไมครอนตลอดความยาวการเคลื่อนที่ตั้งแต่ 1 ม. ถึง 6 ม.

โมดูลมอเตอร์เชิงเส้นตรงระยะชักยาวของเราสร้างขึ้นจากความเชี่ยวชาญกว่า 15 ปีของ Deaote ในด้านการผลิตส่วนประกอบที่มีการเคลื่อนไหวอย่างแม่นยำ ช่วยลดการสูญเสียการส่งผ่านกลไก (ระยะฟันเฟืองเป็นศูนย์ การสึกหรอเป็นศูนย์) และช่วยให้สามารถทำงานด้วยความเร็วสูงได้อย่างต่อเนื่อง (สูงสุด 5 เมตร/วินาที) โดยมีการสั่นสะเทือนน้อยที่สุด (≤0.1 กรัม) การออกแบบแบบแยกส่วนรองรับความยาวการเคลื่อนที่แบบกำหนดเอง (1 ม. ถึง 6 ม.) และความสามารถในการรับน้ำหนัก (50 กก. ถึง 500 กก.) ทำให้เหมาะสำหรับระบบอัตโนมัติที่มีปริมาณงานสูง เช่น สายตรวจสอบ LCD 10.5G การเคลือบอิเล็กโทรดแบตเตอรี่ในพื้นที่ขนาดใหญ่ และการขนถ่ายวัสดุที่ใช้งานหนักในการผลิตยานยนต์

โมดูลมอเตอร์เชิงเส้นช่วงชักยาวผลิตภายใต้มาตรฐานคุณภาพ ISO 9001:2015 มีคุณสมบัติต้านทานฝุ่น/น้ำระดับ IP65 ส่วนประกอบที่ควบคุมอุณหภูมิให้คงที่ และระบบจัดการสายเคเบิลแบบปิดผนึกเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง สามารถใช้งานร่วมกับตัวควบคุมการเคลื่อนไหวมาตรฐานอุตสาหกรรม (Siemens, Mitsubishi, Beckhoff) และโปรโตคอลการสื่อสาร (EtherCAT, Modbus) ช่วยให้สามารถบูรณาการเข้ากับสายการผลิตอัตโนมัติขนาดใหญ่ได้อย่างราบรื่น ลดการหยุดทำงานและปรับปรุงประสิทธิภาพอุปกรณ์โดยรวม (OEE) ได้ถึง 30% เมื่อเทียบกับระบบการเคลื่อนไหวระยะไกลแบบทั่วไป

ซีรี่ส์ผลิตภัณฑ์

ซีรีส์ DT-LM-LS1 (ระยะเคลื่อนที่ 1-3M)

ช่วงชักยาวระยะกลาง (1-3 ม.) ปรับให้เหมาะกับการใช้งานที่แม่นยำ (ความแม่นยำในการทำซ้ำ ±1μm) ความเร็วสูงสุด 2 ม./วินาที ความสามารถในการรับน้ำหนักสูงสุด 200 กก. เหมาะอย่างยิ่งสำหรับการจัดการแผ่นเวเฟอร์เซมิคอนดักเตอร์ การผลิต LCD ขนาดเล็ก

ซีรีส์ DT-LM-LS2 (ระยะเดินทาง 3-6M)

ช่วงชักยาวแบบขยาย (3-6 ม.) สำหรับระบบอัตโนมัติขนาดใหญ่ ความเร็วสูงสุด 5 ม./วินาที ความสามารถในการรับน้ำหนักสูงสุด 500 กก. เหมาะสำหรับการตรวจสอบ LCD 10.5G, การตัดด้วยเลเซอร์พื้นที่ขนาดใหญ่, การประกอบตัวถังรถยนต์

ซีรีส์ DT-LM-LS-HD (งานหนัก)

โมดูลช่วงชักยาวสำหรับงานหนัก (ระยะเคลื่อนที่ 1-4 ม.) ความสามารถในการรับน้ำหนักสูงสุด 800 กก. ความแม่นยำในการทำซ้ำ ±2μm ออกแบบมาสำหรับการจัดการวัสดุหนัก การพิมพ์ 3D ขนาดใหญ่ และการตัดเฉือนส่วนประกอบการบินและอวกาศ

ข้อดีหลัก

1. ขยายระยะการเดินทางด้วยความแม่นยำที่เหนือชั้น

ความยาวการเคลื่อนที่ตั้งแต่ 1 ม. ถึง 6 ม. ด้วยความแม่นยำในการกำหนดตำแหน่งซ้ำ ±1μm (DT-LM-LS1) และ ±2μm สำหรับรุ่นที่ใช้งานหนัก ให้ความแม่นยำระดับอุตสาหกรรมแม้ที่ความยาวช่วงชักสูงสุด ตัวเข้ารหัสเชิงเส้นความละเอียดสูง (ความละเอียด 1 นาโนเมตร) และการลดแรงสั่นสะเทือนแบบแอคทีฟช่วยลดการเลื่อนตำแหน่งระหว่างการเคลื่อนไหวระยะไกล

2. ไดรฟ์ตรงสำหรับความเร็วสูงและฟันเฟืองเป็นศูนย์

การออกแบบมอเตอร์ขับเคลื่อนโดยตรงแนวราบช่วยลดส่วนประกอบของระบบส่งกำลังทางกล (บอลสกรู สายพาน) ทำให้ไม่มีระยะฟันเฟือง การสึกหรอเป็นศูนย์ และความเร็วสูงสุดสูงสุด 5 เมตร/วินาที ไม่มีการบำรุงรักษาชิ้นส่วนเกียร์เป็นระยะจะช่วยลดเวลาหยุดทำงานลง 40% เมื่อเทียบกับโมดูลจังหวะยาวที่ขับเคลื่อนด้วยบอลสกรู

3. ความแข็งแกร่งและความสามารถในการรับน้ำหนักสูง

โครงอลูมิเนียมอัลลอยด์เสริมแรงพร้อมรางนำทางเชิงเส้นตรงคู่ให้ความแข็งแกร่งเป็นพิเศษ (≥200N/μm) และความสามารถในการรับน้ำหนักสูงสุด 800 กก. (DT-LM-LS-HD) การโก่งตัวน้อยที่สุดภายใต้ภาระหนักทำให้มั่นใจได้ถึงความแม่นยำสม่ำเสมอตลอดช่วงการเคลื่อนที่ทั้งหมด ซึ่งสำคัญมากสำหรับการตัดเฉือนขนาดใหญ่และการขนถ่ายวัสดุ

4. การสั่นสะเทือนต่ำและการทำงานเงียบ

การออกแบบขดลวดมอเตอร์ที่ได้รับการปรับปรุงและการกระจายความร้อนด้วยอากาศช่วยลดการสั่นสะเทือนในการทำงานเหลือ ≤0.1g และเสียงรบกวนเหลือ ≤60dB (ระยะห่าง 1 ม.) ความเสถียรนี้จำเป็นสำหรับการใช้งานที่มีความแม่นยำสูง เช่น การประมวลผลแผ่นเวเฟอร์เซมิคอนดักเตอร์ และการตัดเฉือนไมโครด้วยเลเซอร์

5. การออกแบบที่ปรับแต่งและปรับขนาดได้

การปรับแต่งความยาวในการเดินทาง (1-6 ม.) ความละเอียดของตัวเข้ารหัส (1 นาโนเมตรถึง 10 ไมโครเมตร) กำลังมอเตอร์ และการกำหนดค่าการติดตั้งได้อย่างเต็มที่เพื่อให้ตรงกับความต้องการระบบอัตโนมัติขนาดใหญ่ของคุณ ส่วนประกอบแบบแยกส่วนช่วยให้ขยายระยะการเคลื่อนที่ได้ง่ายโดยไม่ต้องปรับโครงสร้างระบบการเคลื่อนไหวทั้งหมดใหม่

6. ความน่าเชื่อถือระดับอุตสาหกรรมสำหรับการดำเนินงานระยะยาว

เกรดการป้องกัน IP65, ช่วงอุณหภูมิในการทำงาน (-10°C ถึง 80°C), และการชุบอะโนไดซ์แข็งที่ป้องกันการกัดกร่อน ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่น ชื้น หรือมีอุณหภูมิสูง MTBF ≥30,000 ชั่วโมงภายใต้การดำเนินการต่อเนื่อง ลดต้นทุนรวมในการเป็นเจ้าของ (TCO) ลง 25% ในระยะเวลา 5 ปี

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งาน

โมดูลมอเตอร์เชิงเส้นตรงระยะชักยาวของ Deaote ได้รับการออกแบบมาเพื่อระบบอัตโนมัติทางอุตสาหกรรมขนาดใหญ่ในภาคส่วนที่มีการเติบโตสูง:

● เซมิคอนดักเตอร์และอิเล็กทรอนิกส์: การจัดการแผ่นเวเฟอร์ 300 มม., การตรวจสอบ/การประกอบแผง LCD/OLED 10.5G, การเจาะ PCB พื้นที่ขนาดใหญ่

● ระบบอัตโนมัติทางอุตสาหกรรม: การขนถ่ายวัสดุงานหนัก การตัด/แกะสลักด้วยเลเซอร์ขนาดใหญ่ สายการประกอบตัวถังรถยนต์

● พลังงานและแบตเตอรี่: การเคลือบอิเล็กโทรดแบตเตอรี่ลิเธียมในพื้นที่ขนาดใหญ่ การผลิตแผงโซลาร์เซลล์ การประกอบสแต็กเซลล์เชื้อเพลิง

● การบินและอวกาศและยานยนต์: การตัดเฉือนส่วนประกอบการบินและอวกาศ การเชื่อมตัวถังรถยนต์ การพิมพ์ 3 มิติขนาดใหญ่

● การแพทย์และเภสัชกรรม: อุปกรณ์สร้างภาพทางการแพทย์ขนาดใหญ่ สายการผลิตยาอัตโนมัติ แกนเคลื่อนไหวของระบบฆ่าเชื้อ
